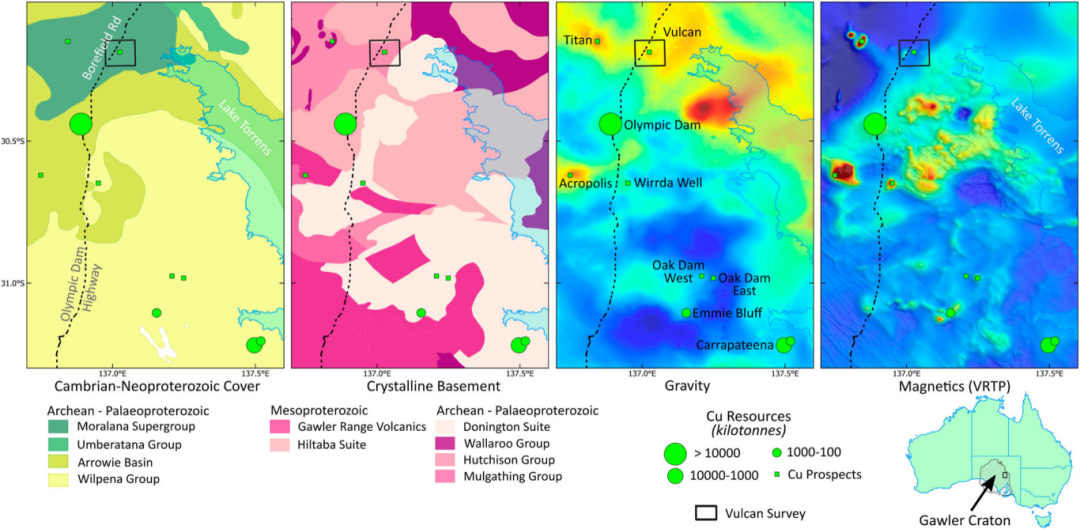

图 显示了寒武纪-新元古代地层、冰川岩基底、布格重力和磁学（VRTP）图上主要IOCG矿床及探矿点的位置，以绿 色圆圈表示。节点地震站的网格以黑色方块形式显示在Vulcan IOCG探矿点中心。黑色虚线表示Borefield路的位置。
Vulcan IOCG矿床位于南澳大利亚的Gawler克拉通，被超过750米的沉积覆盖层所掩盖。传统的勘探方法难以穿透如此厚的覆盖层，而ANT技术则为此提供了新的解决方案。

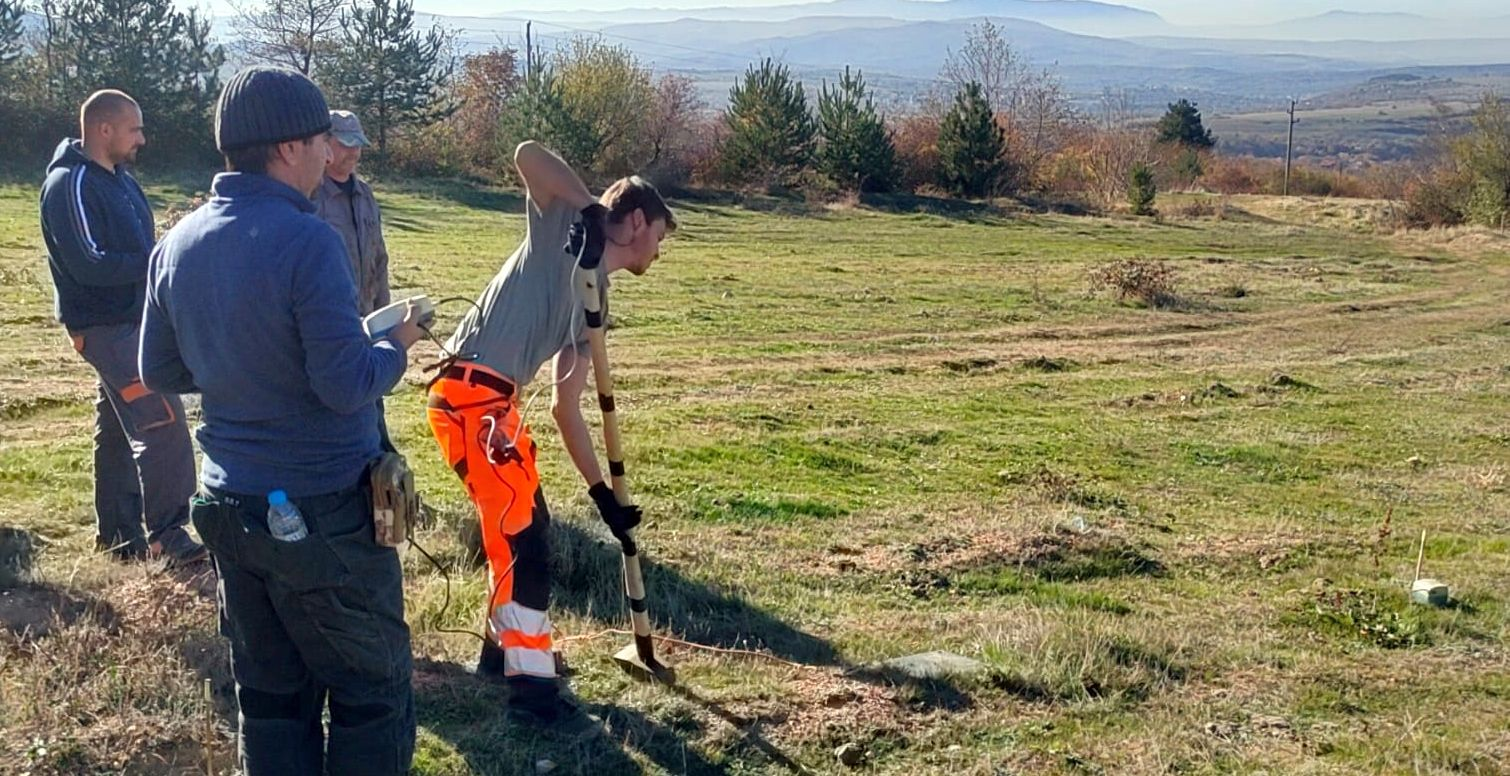

研究团队在Vulcan矿区布置了100个SmartSolo节点地震仪器，间距为1公里，覆盖了约81平方公里的区域。这些节点地震仪器连续记录了13天的地震噪声数据，生成了约350GB的原始数据。通过互相关处理和频散曲线分析，团队成功构建了地下2公里深度的三维剪切波速度模型。
ANT模型清晰地描绘了覆盖层序列的岩性变化，并准确识别了结晶基底的深度。与钻孔数据对比，模型中的速度异常与已知的IOCG矿床特征高度吻合。特别是在基底中，一个明显的低速异常与赤铁矿角砾岩引起的重力异常一致，进一步验证了ANT在深覆盖层勘探中的有效性。
有趣的是，研究团队发现，主要的地震噪声源来自30公里外的奥林匹克坝矿。这个正在运营的矿山为ANT提供了丰富的宽频带噪声，使得在短时间内就能获得高质量的数据。这也为未来在已知矿床附近进行勘探提供了新的思路。
图 在残差Bouguer重力图（单位为mGal)上绘制的检波站（黑色三角形）。用钻孔符号表示与基底相交的18个记录的钻孔的位置。两条黑线显示了地震三维模型的剖面方向。

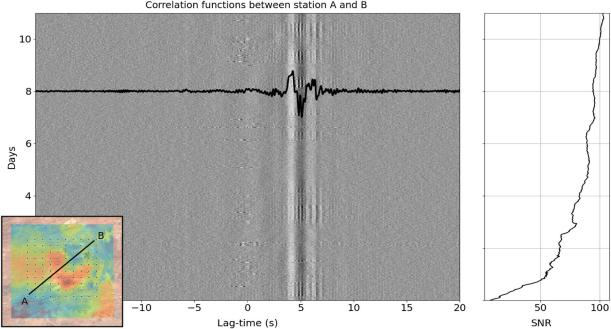

图 站点A和B的每个20 min段的相关函数的栅格图像，以及所有相关函数的堆栈。

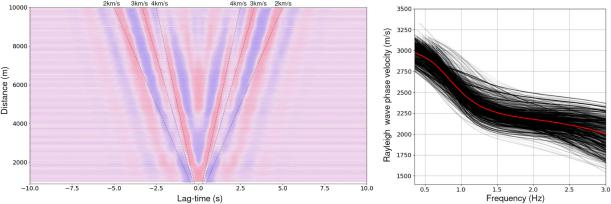

图 与距离比较的互相关函数图，按距离区间1-10km（左）叠加。用红色表示每对站点的瑞利波相速度分散曲线（右）。
本案例展示了在澳大利亚南澳州的Vulcan IOCG勘探区 进行的ANT调查结果。相关函数表明，大部分地震噪声是由位于调查区域西南方向30公里处的奥林匹克坝矿产生的。相关函数的高信噪比能够成像至2公里深度以下的地层。
与传统的主动地震勘探相比，ANT不需要人工震源，大大降低了勘探成本和环境影响。尤其是在生态敏感区域，ANT的优势更加明显。ANT能够穿透厚覆盖层，揭示深埋的矿床结构。这对于寻找深部矿藏、尤其是IOCG等关键矿床具有重要意义。ANT技术的成功应用，不仅验证了其在深覆盖层勘探中的强大能力，还展示了其与其他地球物理方法（如重力、磁法和电磁法）协同工作的潜力。通过结合多种勘探手段，ANT有望在未来成为矿产勘探的“标配”工具，助力全球矿产资源的可持续开发。
你认为ANT技术在未来矿产勘探中还能有哪些创新应用？欢迎在评论区分享你的看法！
本案例引用文献: Gerrit Olivier, Graham Heinson, Ben Kay, Goran Boren, Ying Liu, Simon Carter, Tim Jones, Philippe Dales, Rebecca Abel, Lisa Vella & Louise McAllister (2024) Ambient noise tomography of an iron-oxide copper–gold (IOCG) deposit under thick cover, Exploration Geophysics, 55:6, 667-677, DOI: 10.1080/08123985.2024.2371001
