辅助设备
大规模通道系统

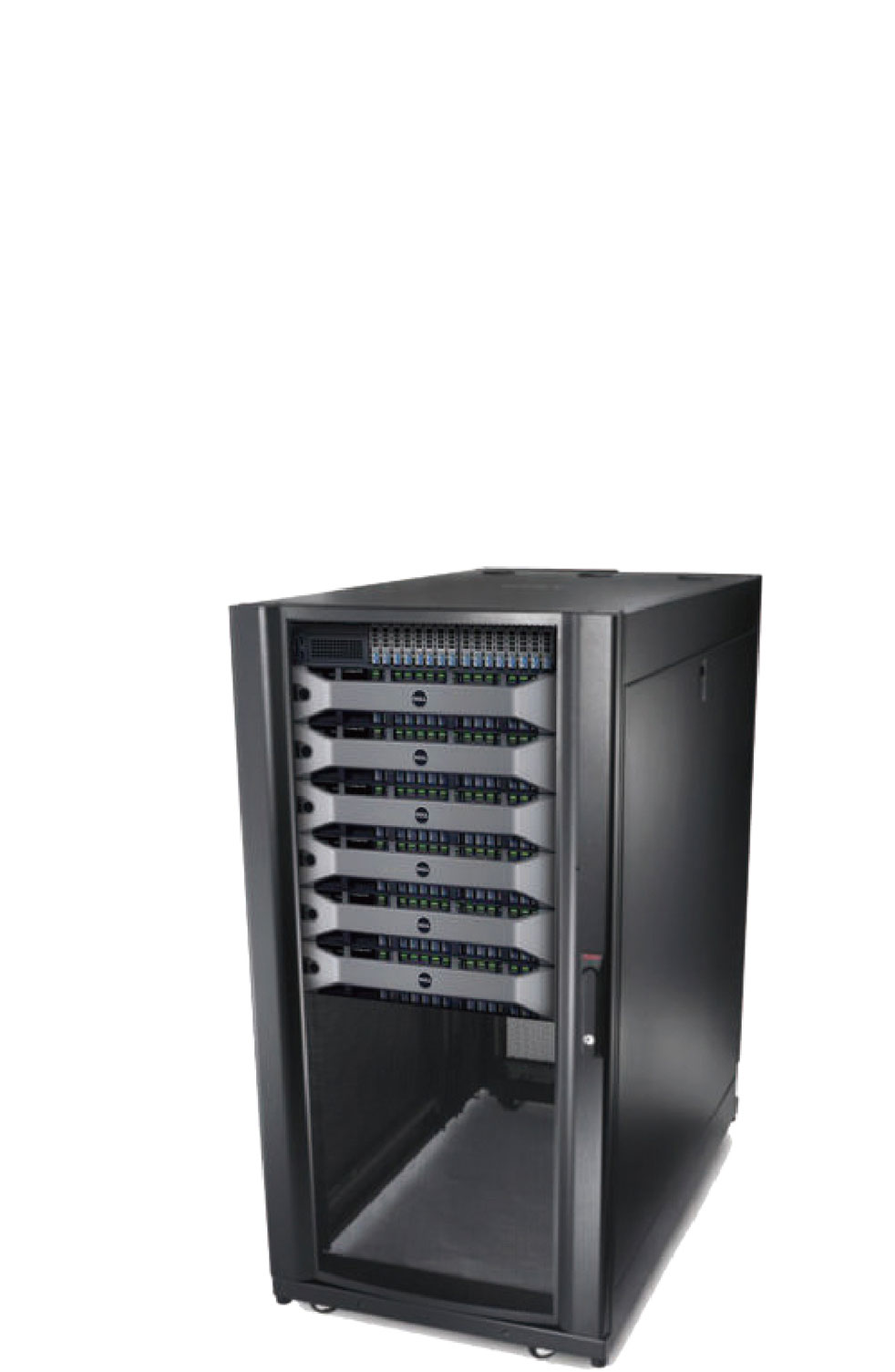

  • DMC&DCC
    数据管理器控制台 (DMC) 程序用于在部署之前设置项目参数,包括 lGU-16 记录参数。数据采集器控制台 (DCC) 程序提供与 IGU-16 单元的接口,用于编程和卸载。数据通过DCC下载后,DMC用于生成SEGD或SEGY格式的输出文件。DMC 和 DCC 程序在高速服务器上运行,每个服务器都连接了一个外部 120 TB 阵列磁盘。
    服务器:
    戴尔 R740
    中央处理器:
    英特尔® Xeon® Silver 4214R 2.4G × 2
    磁盘 1 和磁盘 2:
    每个磁盘包含RAID1-2 TB的操作系统的
    磁盘阵列:
    戴尔MD1400(RAID 6,12 * 10TB)用于数据存储
    输入电压:
    100 - 240 V AC (50/60 Hz)
    DMC&DCC
  • IGU 测试仪
    IGU测试仪用于执行IGU-16(电子设备和地震检波器)的验收测试。它可以一次测试16个单元,SoloTester应用程序在连接的计算机上运行,并提供全面的用户可选测试,其结果保存在数据库中
    尺寸(长×宽×高):
    24.6×19.7×11.7英寸/625×500×297毫米
    重量:
    83.7磅/ 38公斤
    输入电压:
    100-240V AC (50/60 Hz)
    额定功率:
    25W
    IGU 测试仪

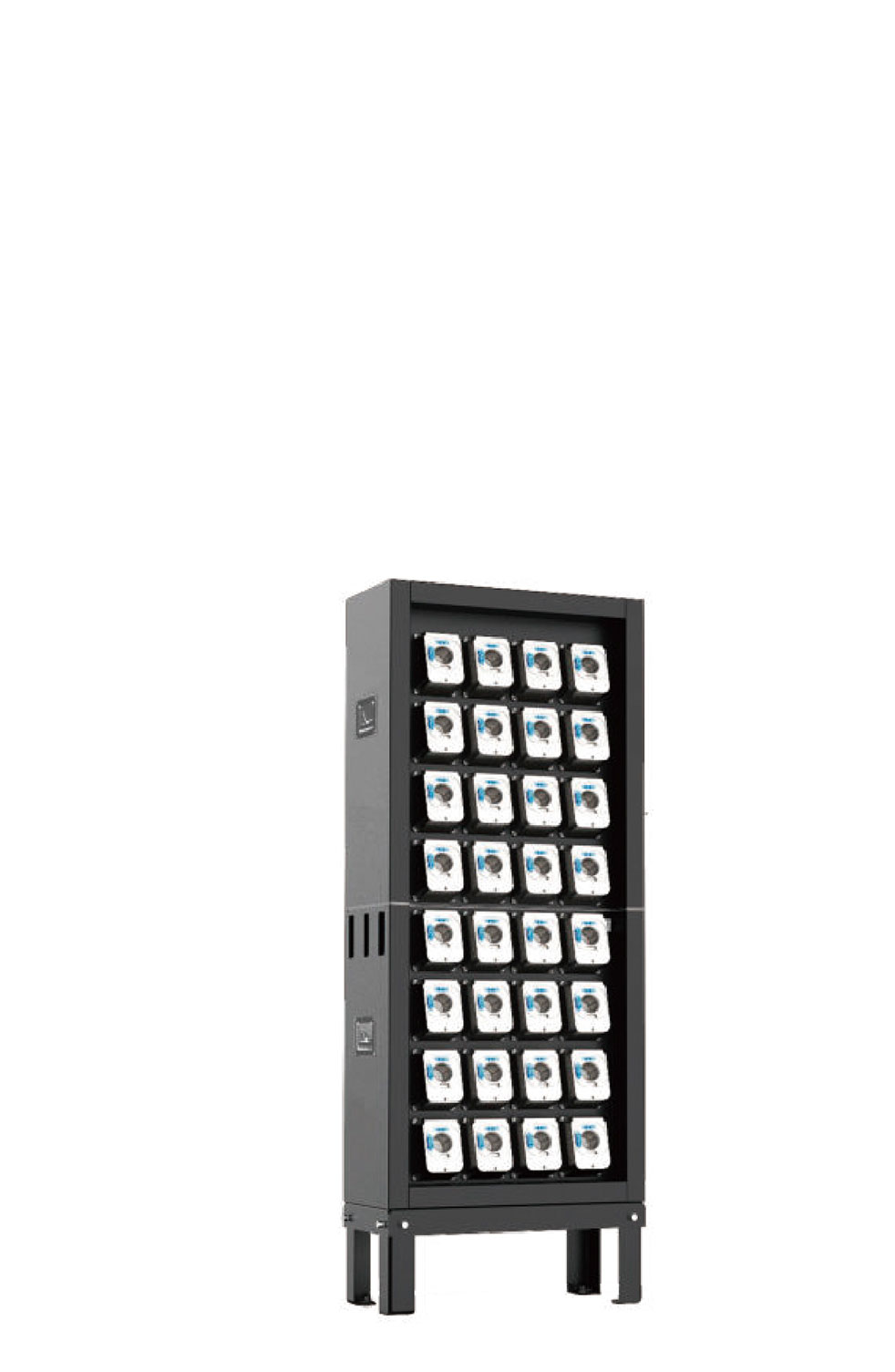

  • 数据下载架(DHR)
    数据下载架用于(与DCC服务器配合使用)对lGU-16进行编程。它还用于下载地震数据,包括QC数据。每个 DHR 有 32 个插槽。每个插槽的平均下载速度为 20 MB/s。每个 DHR 上都有一个监视器,用于查看连接的 IGU-16 的状态
    尺寸(长×宽×深):
    65.3×25.6×11.8英寸 / 1660×650×300毫米
    重量:
    198.4磅 /90公斤
    插槽数量:
    32
    下载速度:
    每个插槽 20MB/秒
    下载时间:
    3000道 @20 days@ 2ms 在< 3 25 小时内
    输入电压:
    100-240V AC, 50/60Hz
    额定功率:
    200W
    数据下载架(DHR)
  • 电池充电架(BCR)
    BCR 用于为 IGU-16 电池充电。每个 BCR 上有 48 个插槽,每个插槽都有一个 LED 指示灯来显示该插槽的充电状态。
    尺寸(长×宽×深):
    72×23.6×12.6英寸 /1827×600×320毫米
    重量:
    286.6磅 / 130公斤
    布局:
    12 排,每排 4 个充电器
    最大电流:
    每个插槽 2A
    输入电压:
    100-240 V,50/60 Hz
    额定功率:
    1920W
    充电模式:
    快充<90%,涓流充>90%
    充电时间:
    完全放电后 <3.25 小时(IGU-16 电池)
    充电温度:
    +3℃~+45℃
    电池充电架(BCR)

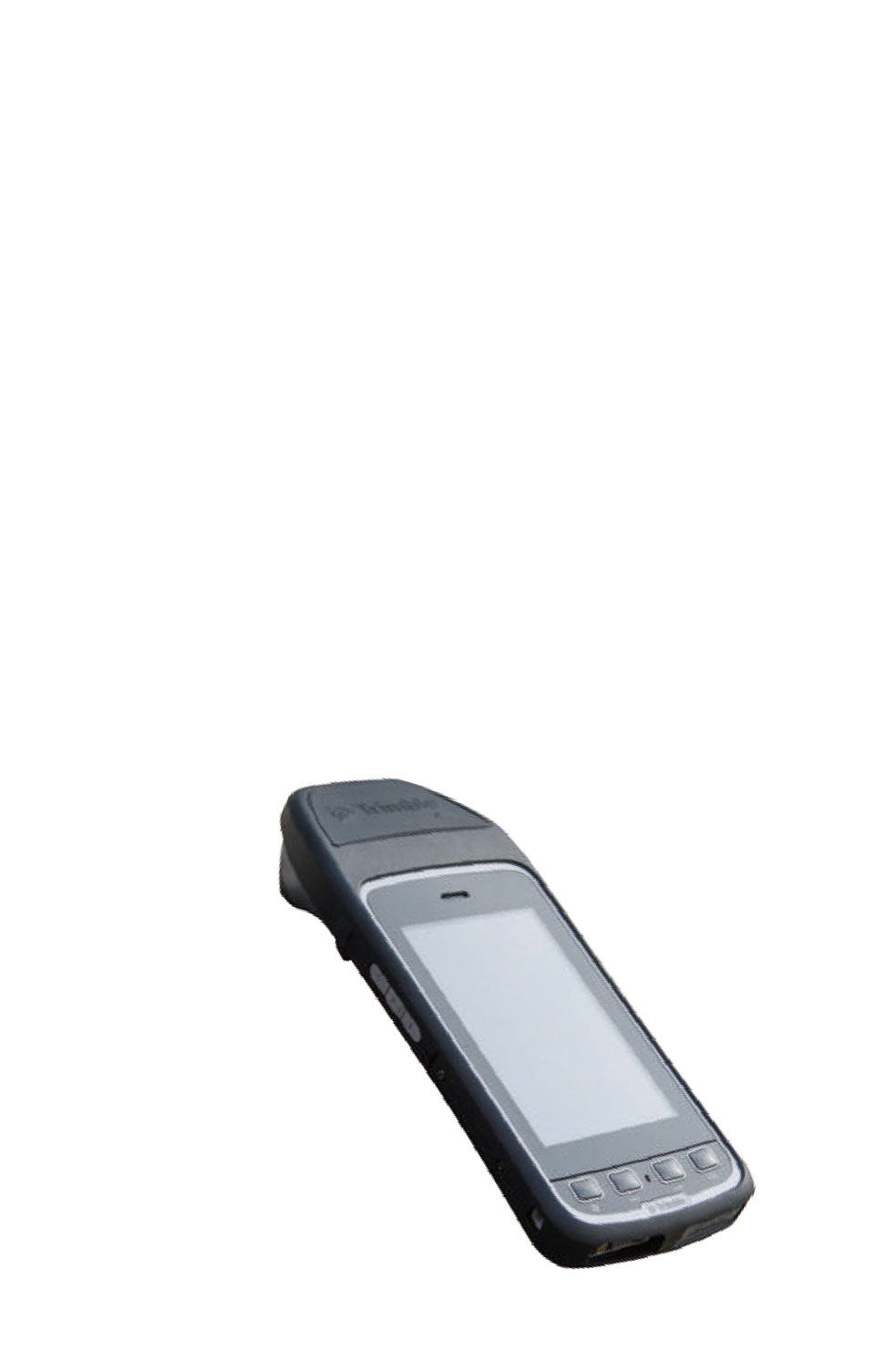

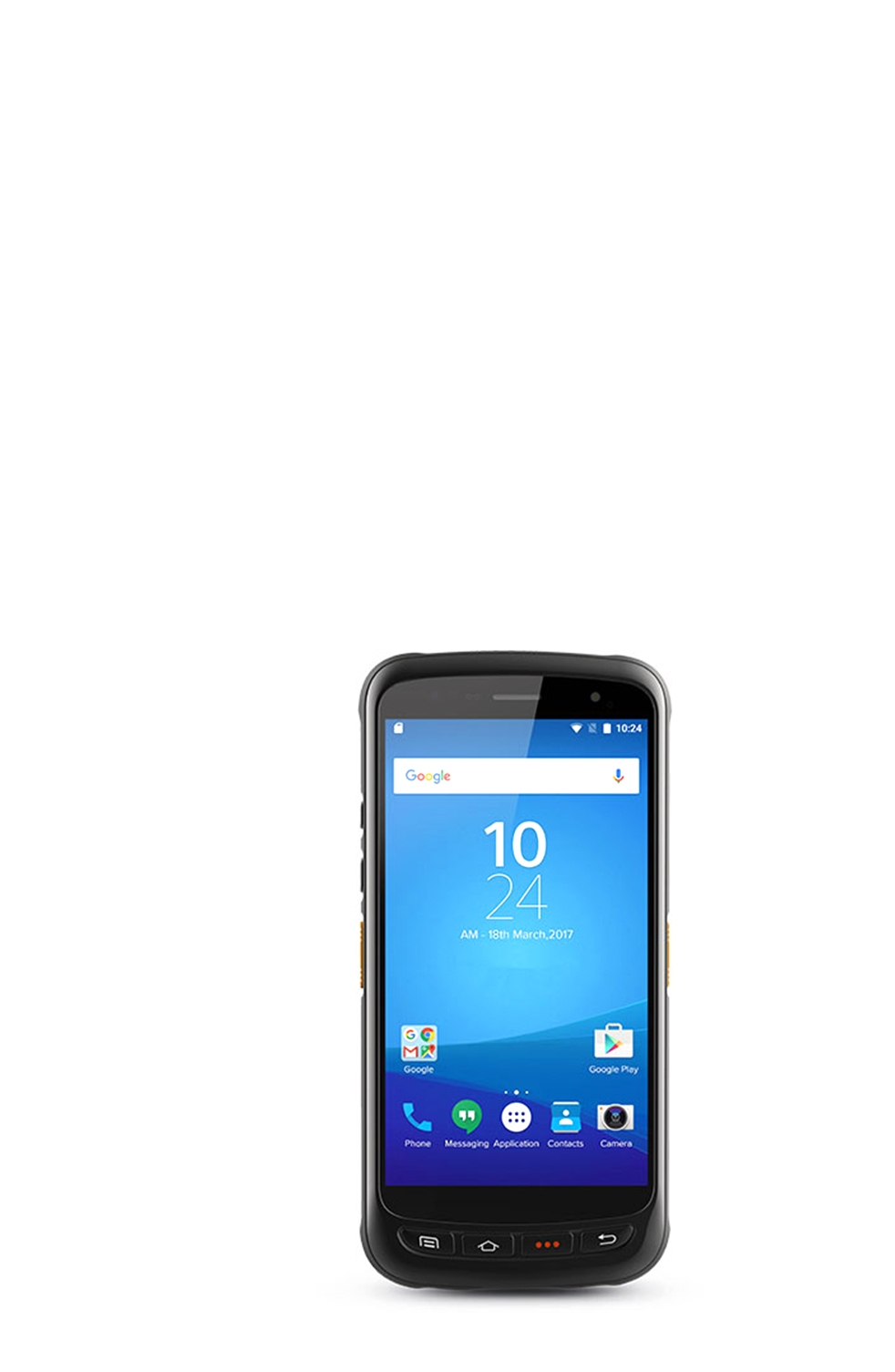

  • 野外部署工具
    野外部署工具是一个手持RFID扫描设备。其上运行SmartSolo APP。部署完成后,可对IGU-16进行扫描,进行勘测线号和桩号匹配。
    尺寸(长×宽×深):
    164.2x78.8x17.0 毫米
    重量:
    <0.284公斤
    防水等级:
    IP67
    操作系统:
    安卓
    显示屏:
    5.2英寸
    CPU:
    八核,2.3GHz
    RAM:
    3G, 4G, 6GB, 可选
    ROM:
    32G, 64G, 128GB, 可选
    野外部署工具

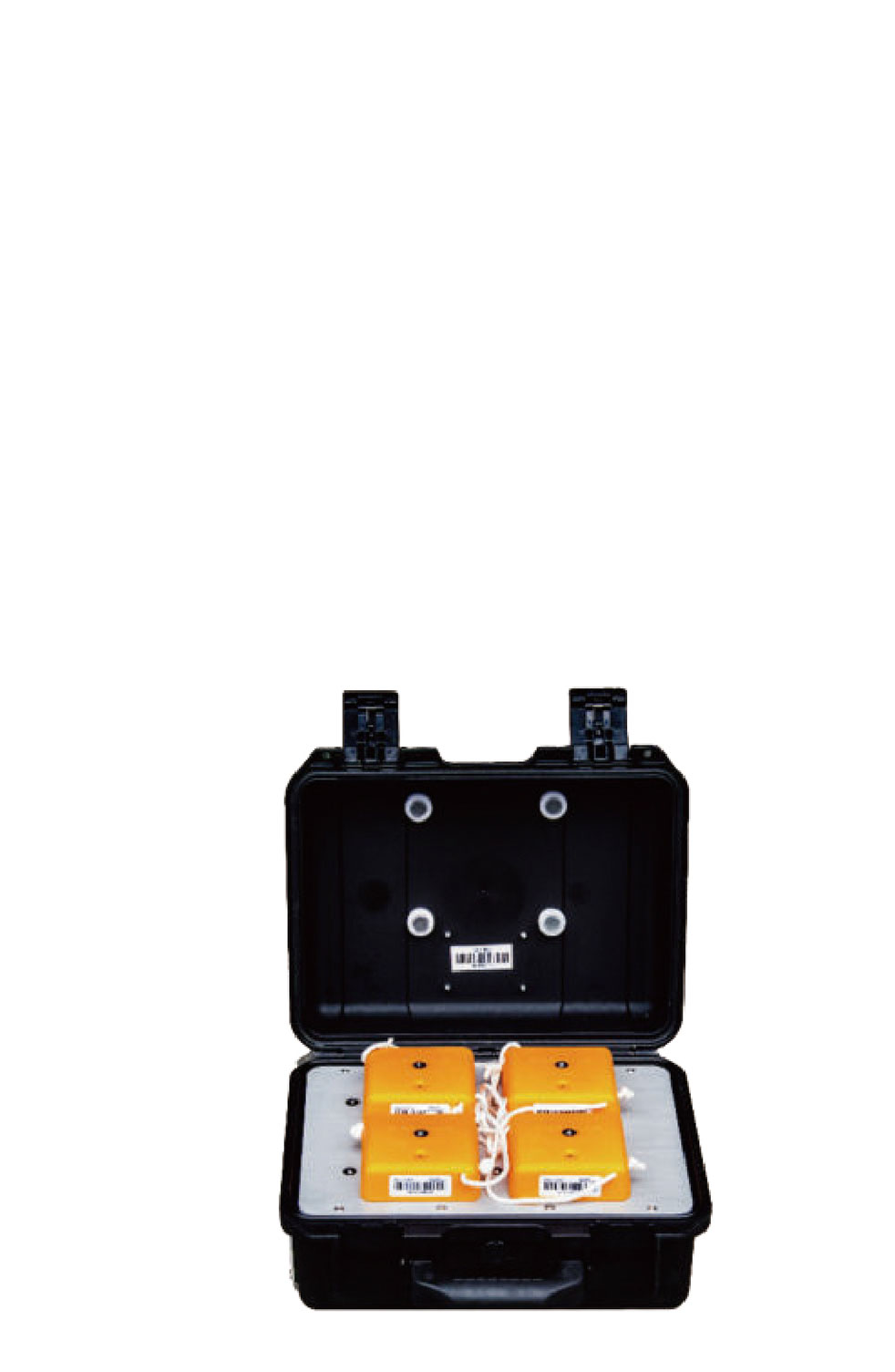

  • 辅助道
    辅助道包含 4个IGU-16-AUX 单元。因此,它可以使用其外部GPS天线以微秒级精度记录多达四个辅助信号。然后,通过将每个IGU-16-AUX插入DHR来下载辅助信号(例如TB,扫描信号)。
    尺寸(长×宽×深):
    14.2×11.4×6.5英寸 / 361×289×165毫米
    重量:
    14.3磅 / 6.5公斤
    插槽数量:
    4
    输入电压:
    12V DC
    辅助道

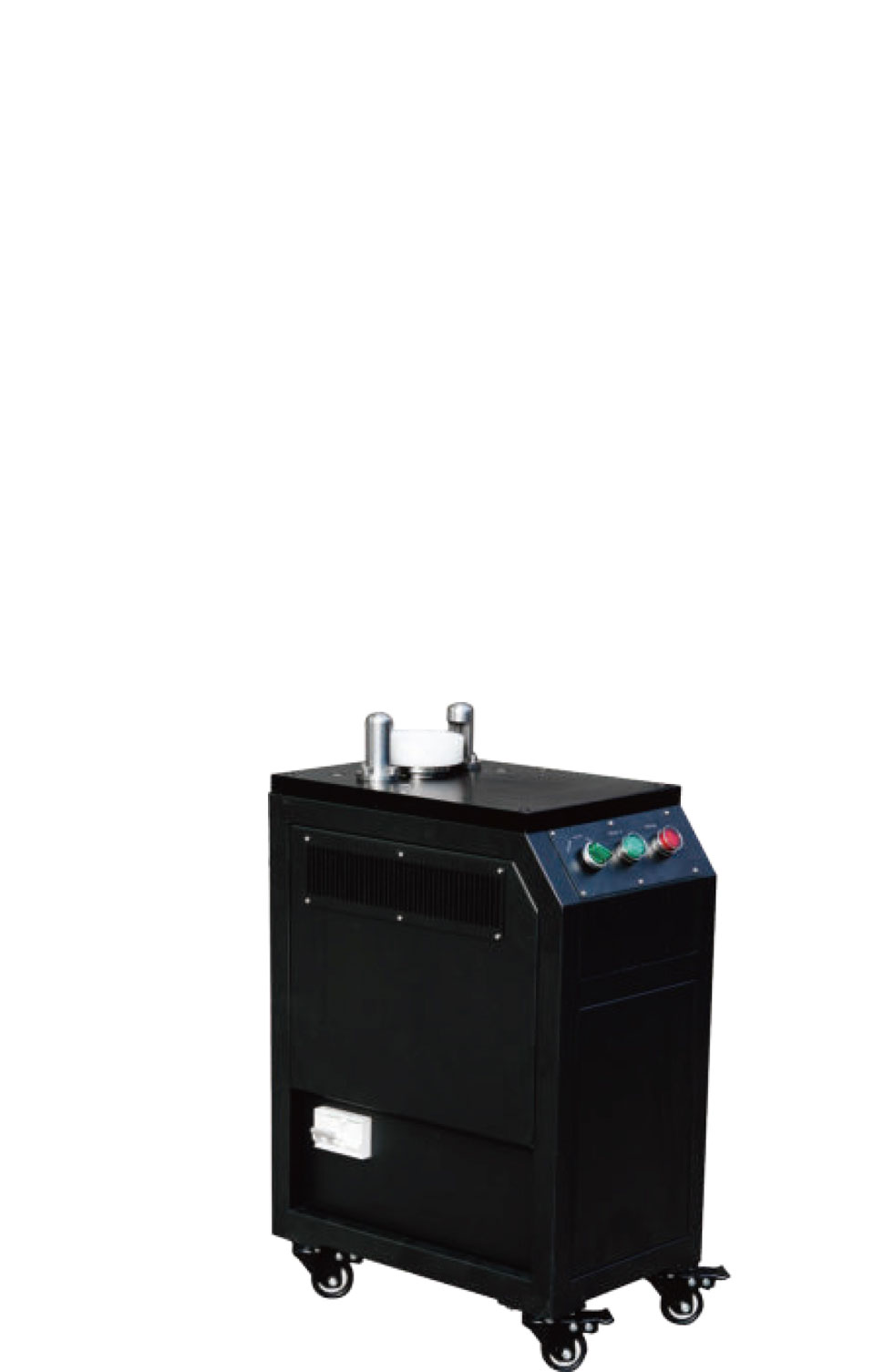

  • 自动拆装机(ADM)
    自动组装/拆卸机(ADM) 用于组装和拆卸IGU,以进行数据下载、电池充电和重新部署。
    尺寸(长×宽×深):
    26.2x10.4x16.1英寸 / 665x265x410毫米
    重量:
    76.1磅 / 34.5公斤
    输入伏特:
    100-240V AC 50/60 Hz
    额定功率:
    800W
    组装/拆卸速度:
    每小时组装/拆卸 720个 IGU
    自动拆装机(ADM)
迷你辅助设备
  • 4 口一体机
    4 插槽一体机是一个小型集成系统,结合了 2个充电端口、1个数据收集端口和 1 个测试端口。它是为小规模通道系统设计,因此工作人员只需一个箱子就可以完成整个项目。
    尺寸(长×宽×深):
    16.2×12.7×6.6英寸 / 411×322×168毫米
    重量:
    16.8磅 / 7.6公斤
    插槽数量.:
    1个下载口; 1个测试端口; 2个充电端口
    充电时间:
    完全放电后小于3.25 小时(IGU-16、IGU-16HR、IGU-16HR-IES 电池)/完全放电后小于6小时(IGU-16HR 3C电池)
    下载速度:
    每个插槽 20MB/秒
    4 口一体机

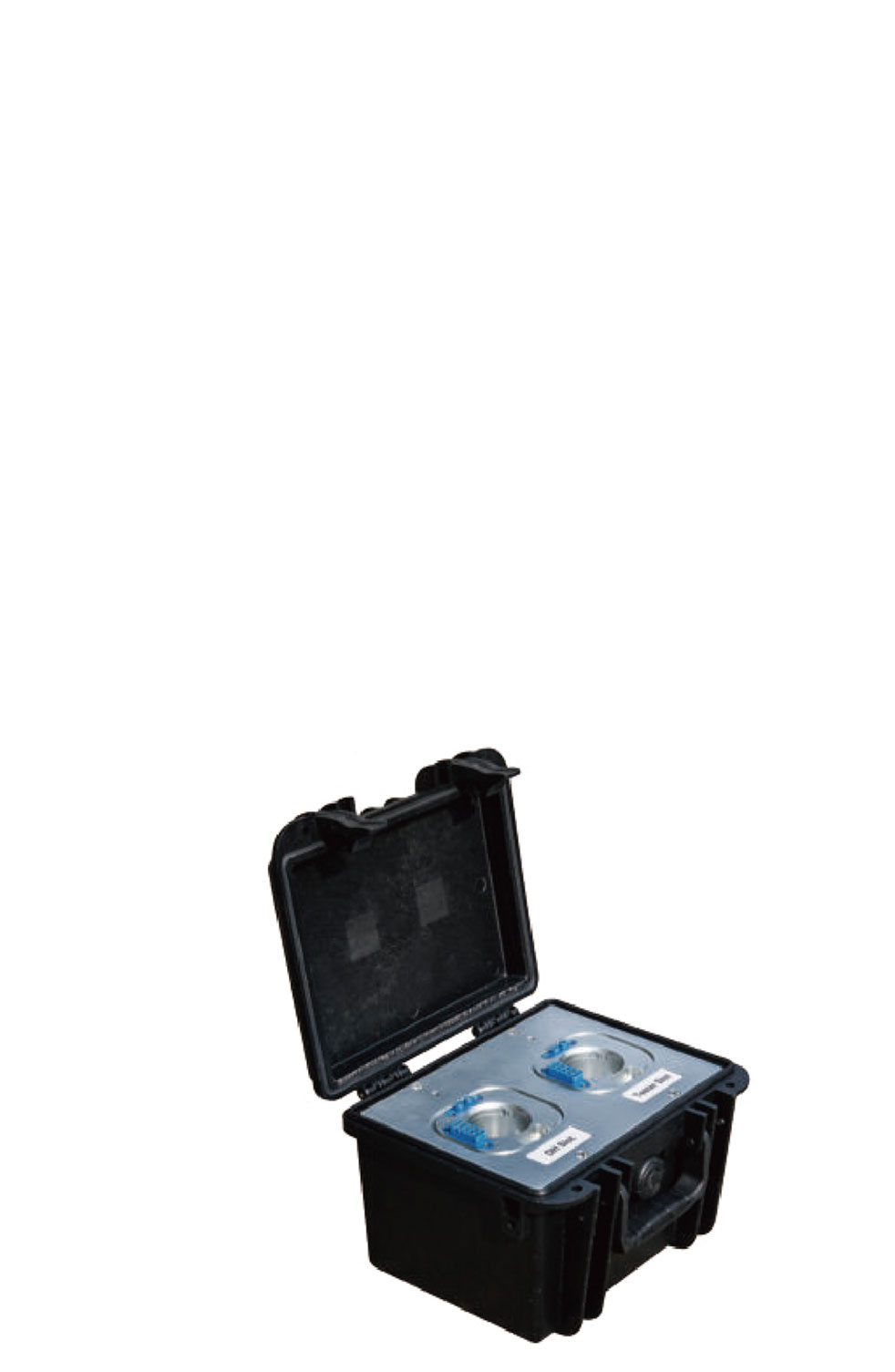

  • 2口一体机
    尺寸(长×宽×深):
    9.8×8.6×6.5英寸 / 250×218×165毫米
    重量:
    5.1磅 / 2.3公斤
    插槽数量.:
    每个插槽 20MB/秒
    最大电流:
    每个插槽 2A
    充电湿度:
    20% ~ 90% 相对湿度,非冷凝
    输入电压:
    5V, 1A
    Led下载指示灯闪烁代码:
    红灯快闪:正在连接或正在读/写数据
    红灯常亮:IGU-16主体与DHR已连接,且没有运行。
    LED测试指示灯闪动代码:
    稳定的绿灯:IGU-16主体/IGU-16 AUX与SoloTester相连
    2口一体机
小规模通道系统
  • 16 口一体机
    16口一体机是一个小型集成系统,结合了充电端口、数据收集端口和测试端口。它是为小规模通道系统设计的,因此工作人员只需一个箱子就可以完成整个项目。
    尺寸(长×宽×深):
    24.6 ×19.7 ×14.4英寸 / 625×500×366毫米
    重量:
    46.3磅 / 21公斤
    插槽数量:
    3个下载端口;1个测试端口;12个充电端口
    最大电流:
    每个插槽 2A
    输入电压:
    100-240V AC, 50/60Hz
    下载速度:
    每个插槽 20MB/秒
    充电时间:
    完全放电后 <3.25 小时(IGU-16 电池)
    额定功率:
    640W
    16 口一体机

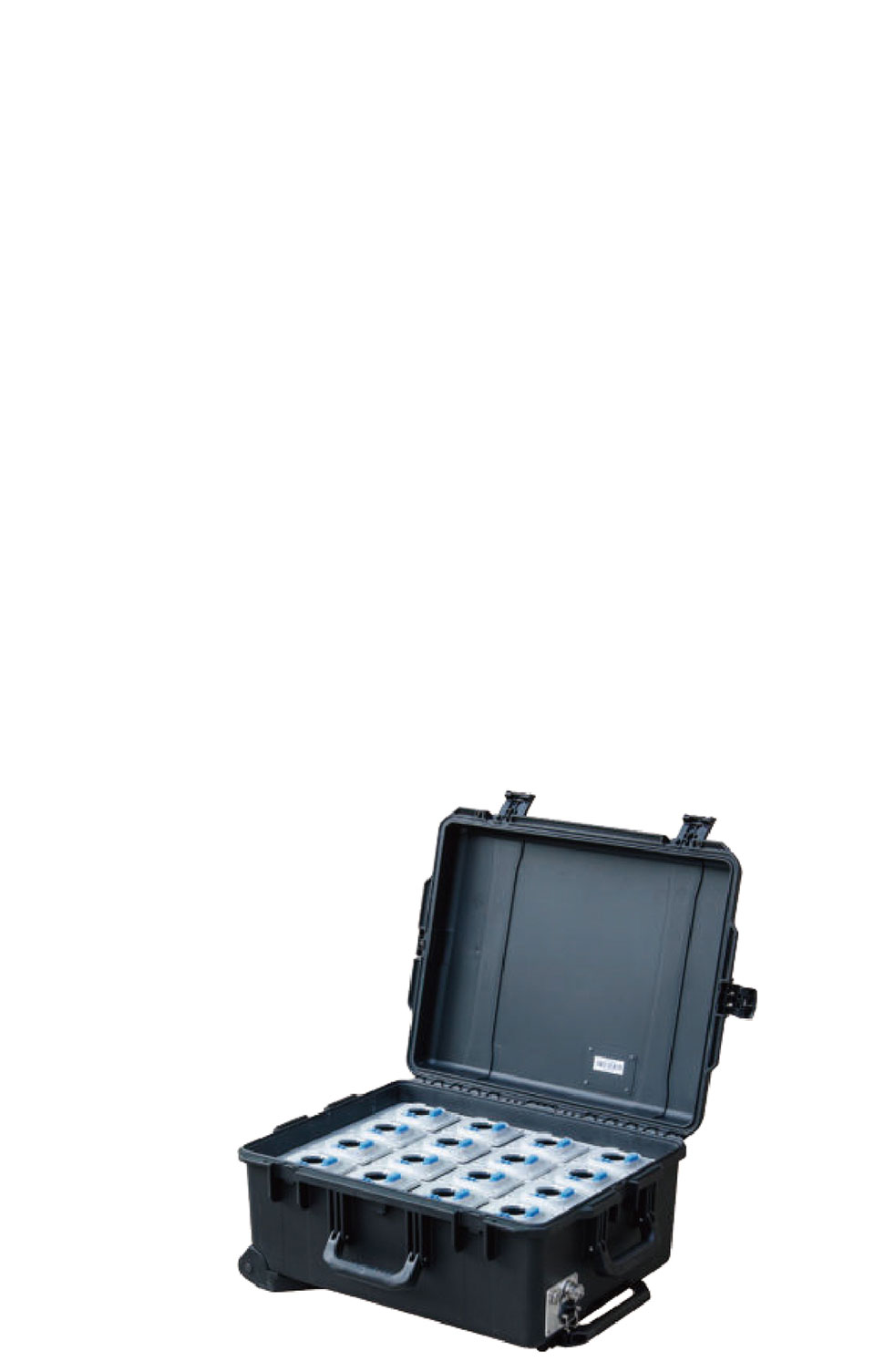

  • 便携式数据下载箱 (PDH)
    便携式数据采集器(PDH)用于编程和下载IGU-16数据的一种便携式选项。每个PDH有16 个槽口。每个槽口的平均下载速度约为20MB/s
    尺寸(长×宽×深):
    24.6×19.7×14.4英寸 / 625×500×366毫米
    重量:
    47.4磅 / 21.5公斤
    插槽数量.:
    16
    下载速度:
    每个插槽 20MB/秒
    输入电压:
    100-240V AC, 50/60Hz
    额定功率:
    100 W
    便携式数据下载箱 (PDH)

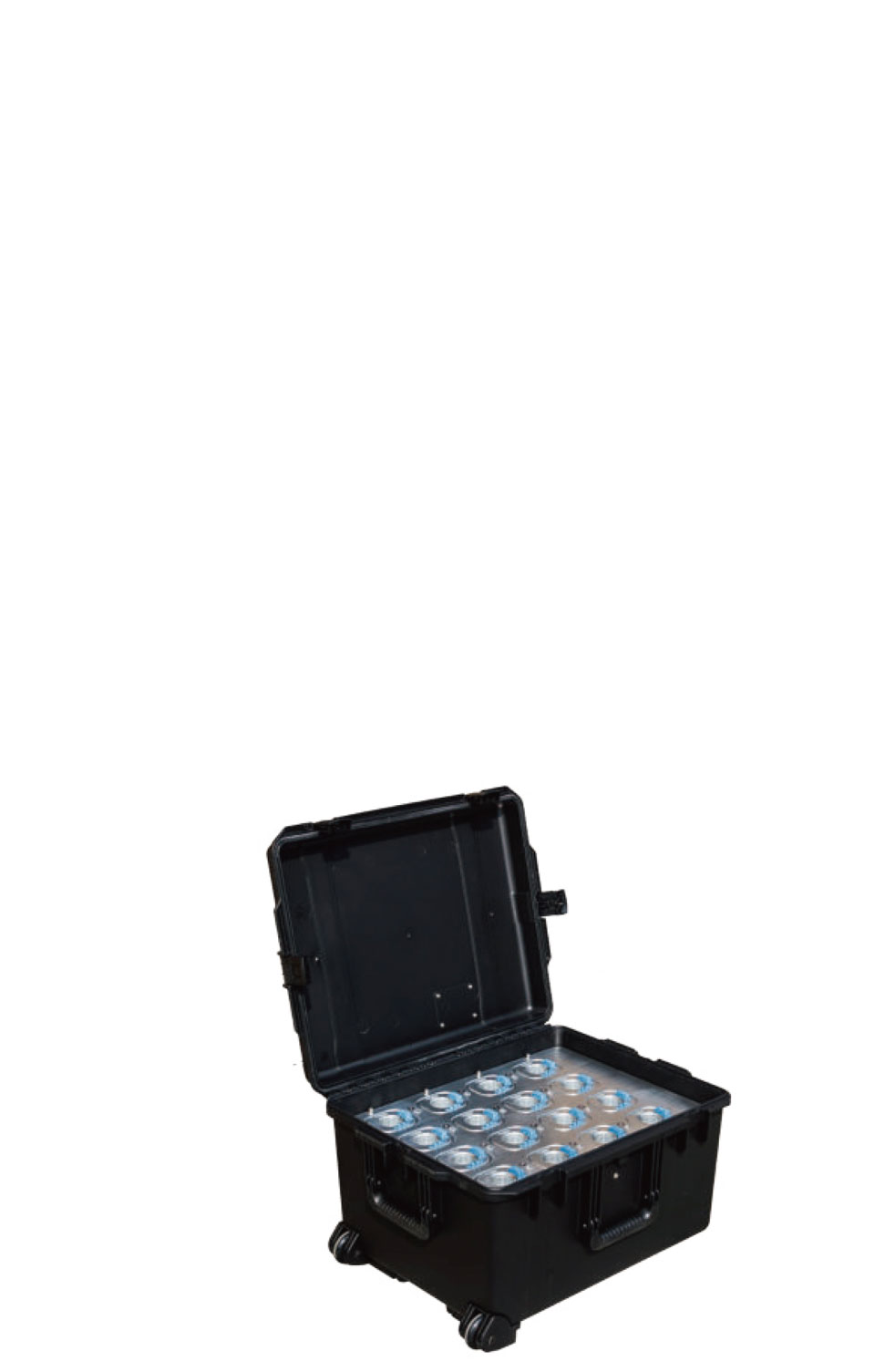

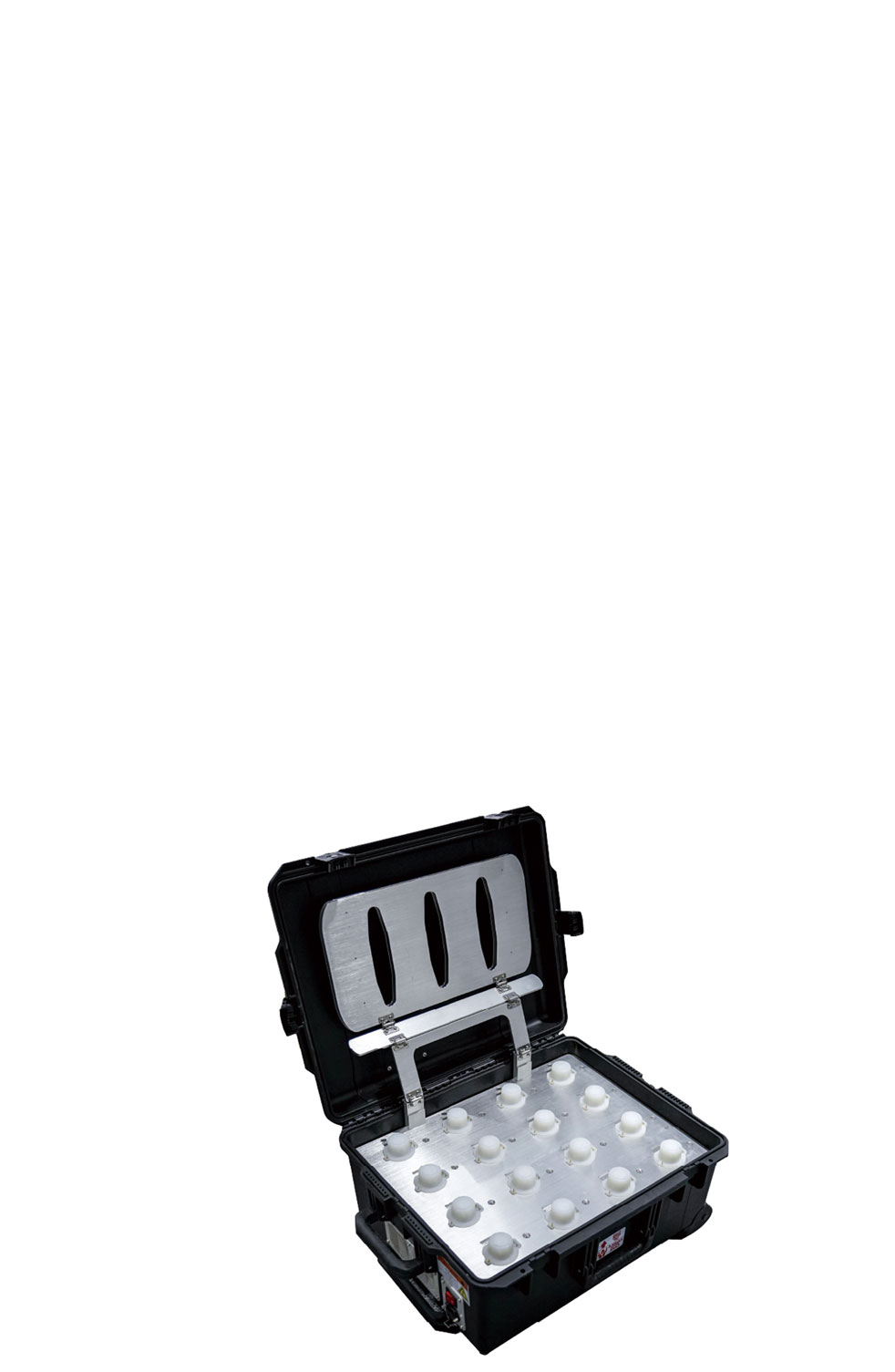

  • 便携式电池充电器 (PBC)
    便携式电池充电器(PBC)用于为IGU-16电池充电。每个电池充电器架可为16个电池充电。LED 指示灯显示每个电池的充电状态。
    尺寸(长×宽×高):
    24.6 ×19.7 ×14.4英寸 / 625×500×366毫米
    重量:
    58磅 / 26.3公斤
    插槽数量:
    16
    输入电压:
    100-240V AC, 50/60Hz
    额定功率:
    640W
    最大电流:
    每个插槽 2A
    充电时间:
    完全放电后小于3.25 小时(IGU-16、IGU-16HR、IGU-16HR-IES 电池)/完全放电后小于6小时(IGU-16HR 3C电池)
    便携式电池充电器 (PBC)
